Тест радиосвязи №2 (Физика)

Было и такое дело… После первого теста радиосвязи не стали останавливаться на достигнутом и провели эксперимент на дальностях 15-50 км от базы.

DSC_4193_edited

Провели тест радиосвязи №2.

Постановка задачи.

Требуется приобрести навыки и обеспечить радиосвязь на дальностях дневного переезда об базы по пересеченной местности (15 – 50 км).

Оборудование.

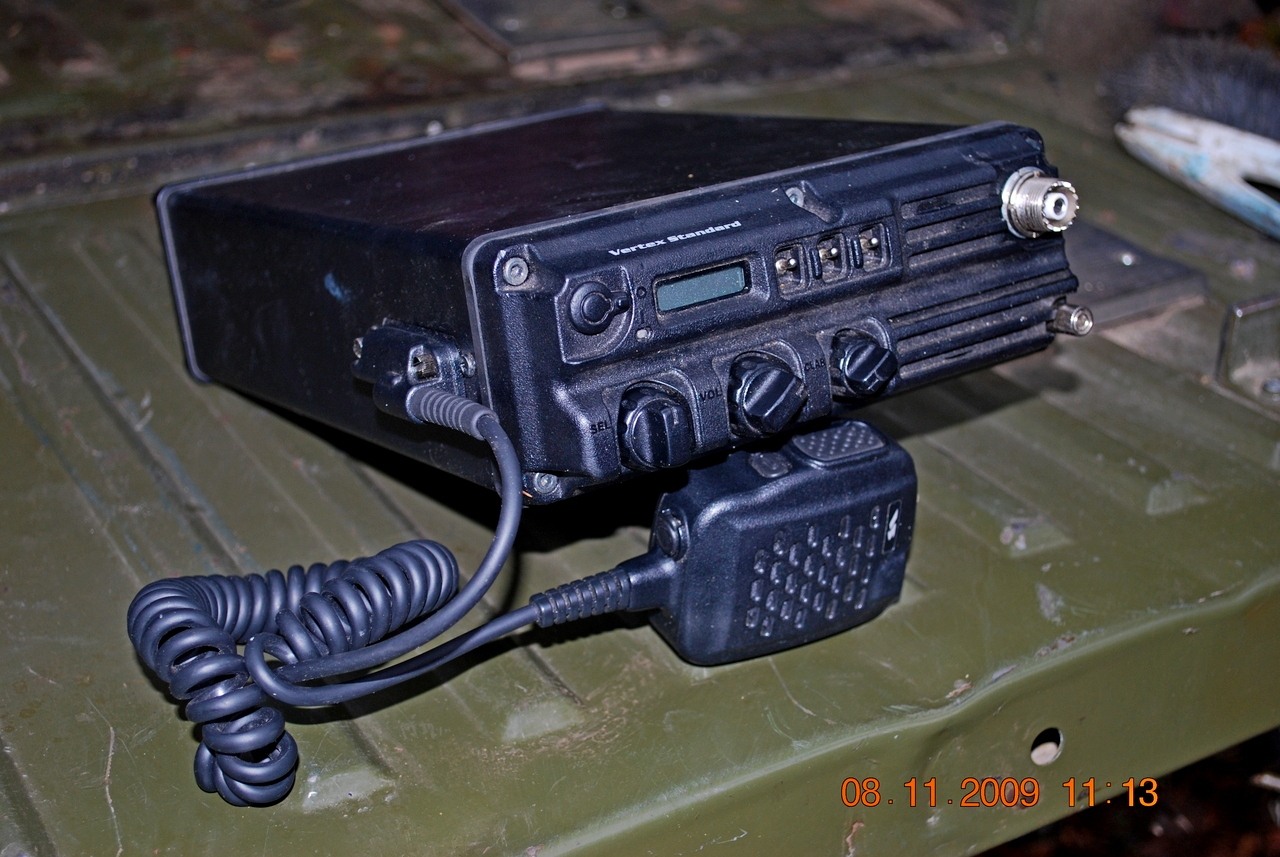

На базе: носимая всеволновая КВ-станция Vertex VX1210 (1.6-30MHz, 20Вт) с классическим диполем на высоте около 10м над землей и длиной лучей по ~20м каждый (с возможностью укорочения до ~10м – лямбда пополам умножить на 0,95 короче 🙂 ).

DSC_4190_edited

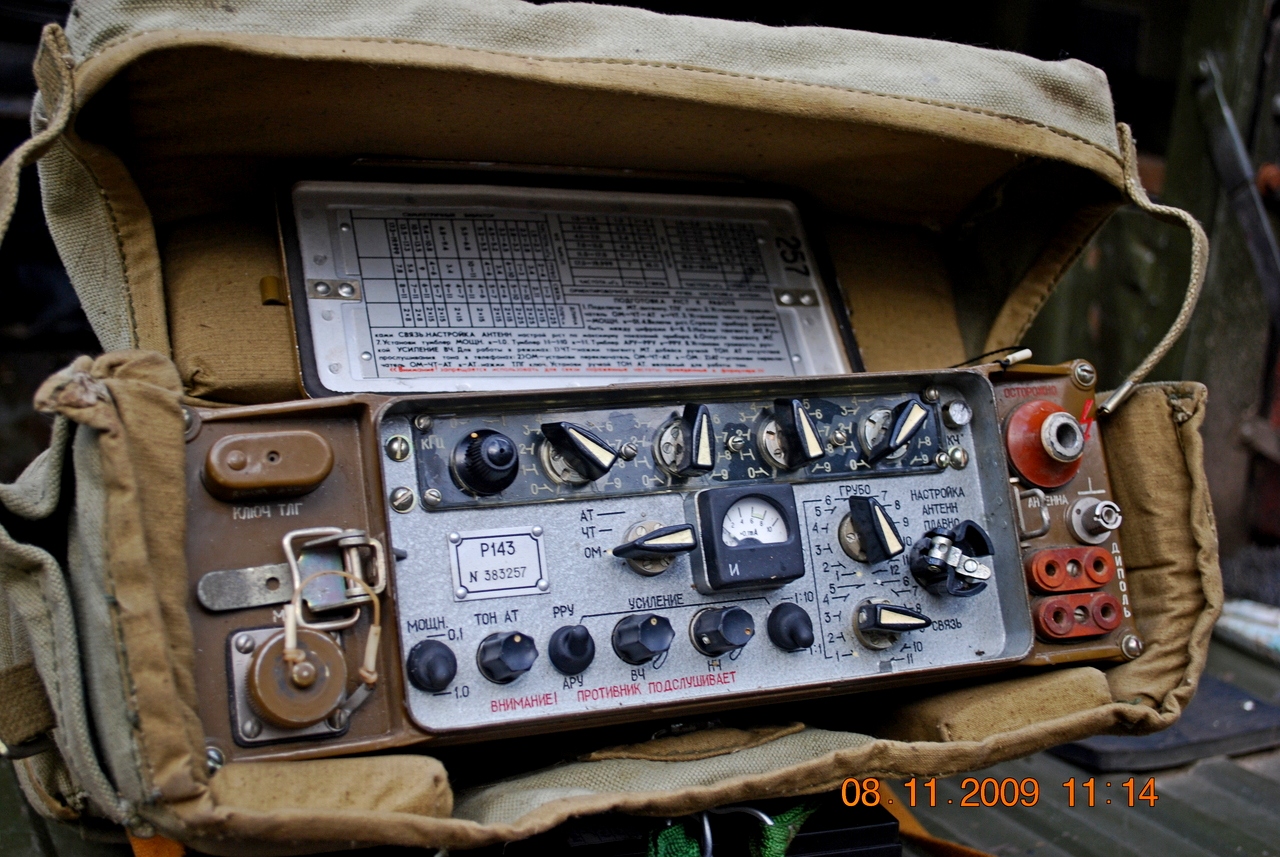

У мобильной группы: носимая КВ-станция Р-143 (1.5-19.9MHz, 8Вт) с антенной типа «штырь» длиной 4м и штатной же антенной типа диполь на высоте 8м (сборная армейская мачта связи) над землей. Длина лучей – ~25м (и, соответственно ~15м) каждый.

DSC_4193_edited

Дальность.

Мобильная группа удаляется от базы на 15, 25, 35 и 50км и пытается докричаться до базы, используя короткие волны с длиной волны в 160, 80, 40 и 20м (использовались частоты: 1.640, 3.692, 7.095 и 14.132MHz, все — USB).
Cи-би диапазон (11м) был исключен из эксперимента по очень банальной причине: забыли снять с другой машины 485й Dragon. Впрочем, связь между выехавшими экипажами, а также поначалу между ними и базой поддерживалась именно на си-би диапазоне. Так что можно сказать, что этот диапазон мы тоже протестировали, хотя и вне конкурса.

Протокол испытания могу прислать всем интересующимся.

Расшифровка.

Гладко было на бумаге, но забыли про овраги. Характер местности, особенности навигации и длина светового дня не позволила сделать больше трех замеров (получился примерно, один сеанс связи в два часа). Поэтому в процессе испытания были проведены связи с базой на 15, 26.6 и 37.1км (а дальше было недозамерзшее болото, в которое мы булькнули двумя машинами аккурат в сумерки 🙂 )

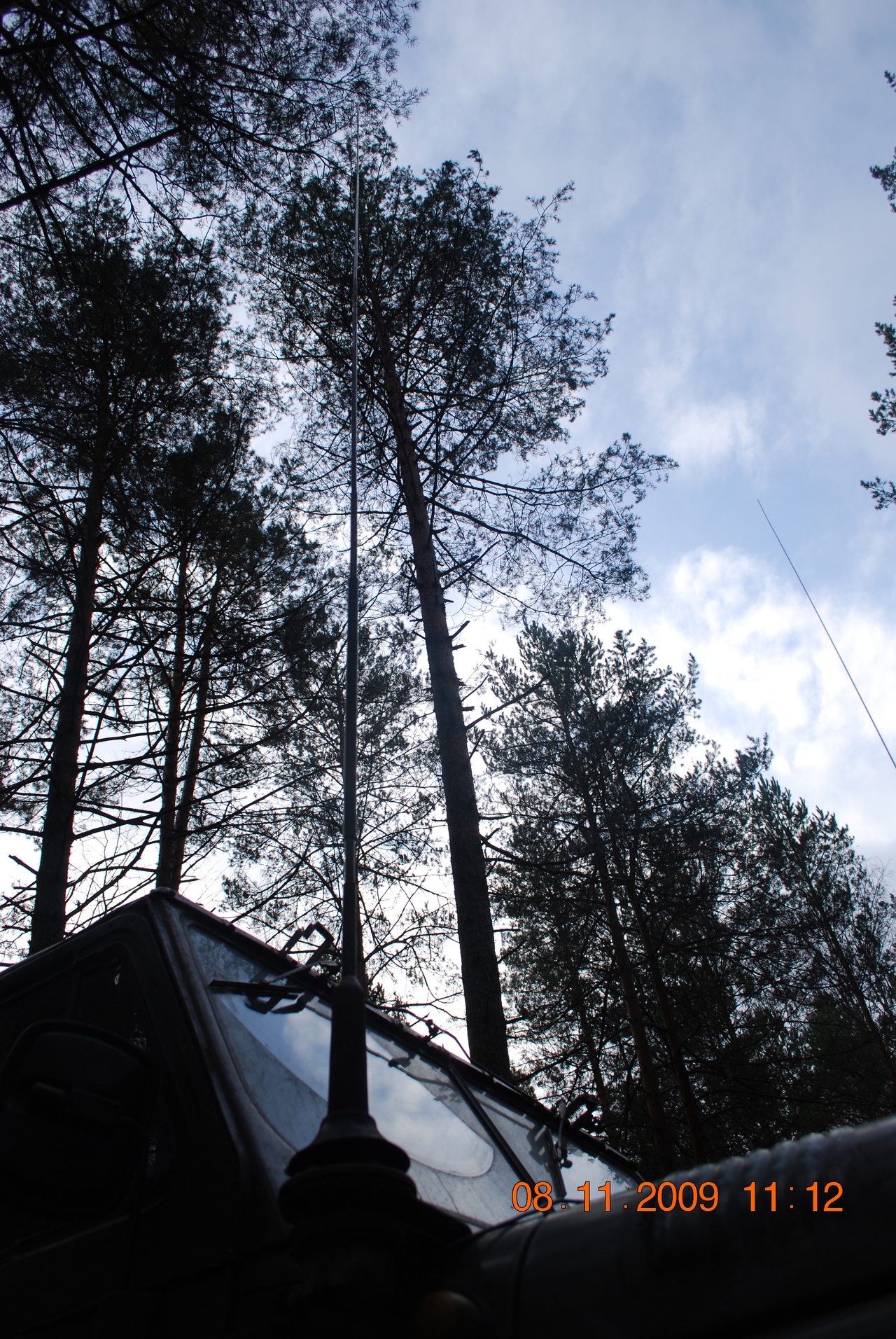

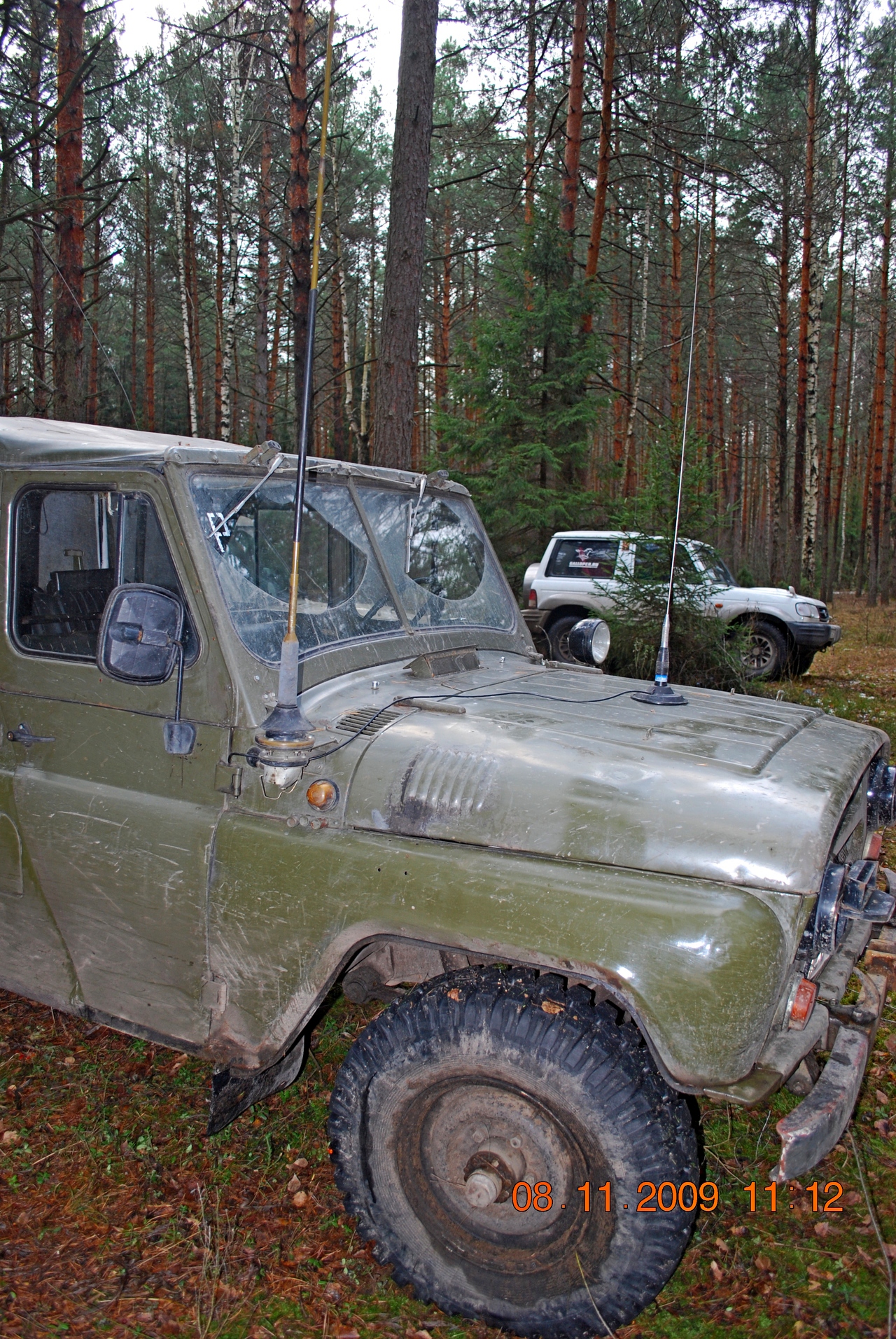

Стандартный штырь на УАЗике радиослужбы успешно позволил связаться на дальности в 15км. На 26.6км он еще принимал базу, но база его уже не слышала, поэтому можно рекомендовать подобную быструю антенну для уверенного приема на дальности до 15км вокруг базы. К несомненным достоинствам данной антенны относится ее относительная компактность (4колена по 1м в отдельном чехле) и быстрота установки.

DSC_4188_edited

DSC_4187_edited

Диполь на восьмиметровой мачте позволил слышать базу и отвечать ей и на дальности в 26.6км, и на 37.1км (частоты 1.640 и 3.692MHz). Качество связи при этом практически не менялось, что позволяет сделать вывод о том, что до запланированных в эксперименте 50км эта конструкция будет также неплохо поддерживать связь с базой.

А вот частоты 7.095 и 14.132MHz подкачали: добиться на них уверенной двусторонней связи дальше, чем на 25км у нас не получилось. Впрочем, не исключаю и человеческого (т.е. нашего) фактора…

(…частоты надо, конечно, выбирать максимально свободные, да где ж их найдешь…)

Карта точек (Google Maps)

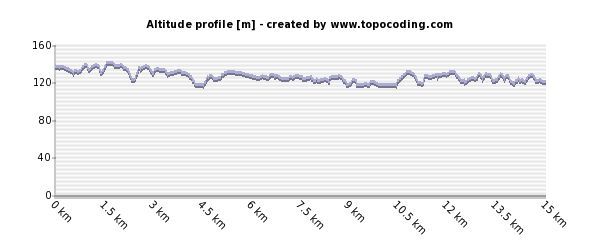

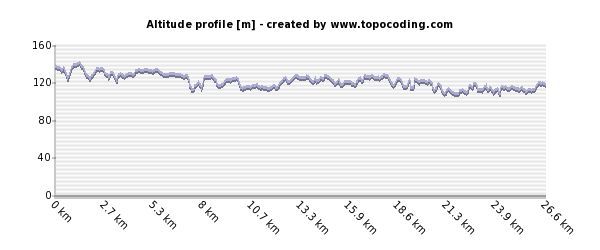

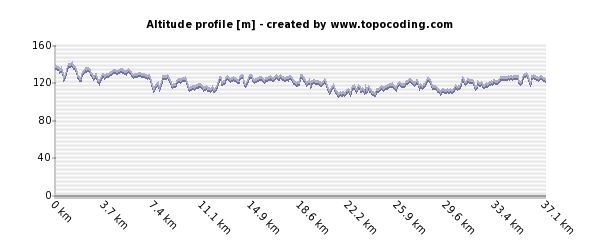

Профили местности:

profile_v1 - 15км_edited profile_v2 - 26.6км_edited profile_v3 - 37.1км_edited

Продолжение, понятное дело, следует…
